ESP32-S3 DevKitC 是搭载 ESP32-S3 芯片的热门开发板之一。该芯片共有 45 个引脚，其引脚排列与搭载 ESP-WROOM-32 芯片的开发板不同。

本文将介绍 ESP32-S3 DevKitC 开发板的引脚排列，并解释其 GPIO 接口的不同功能。

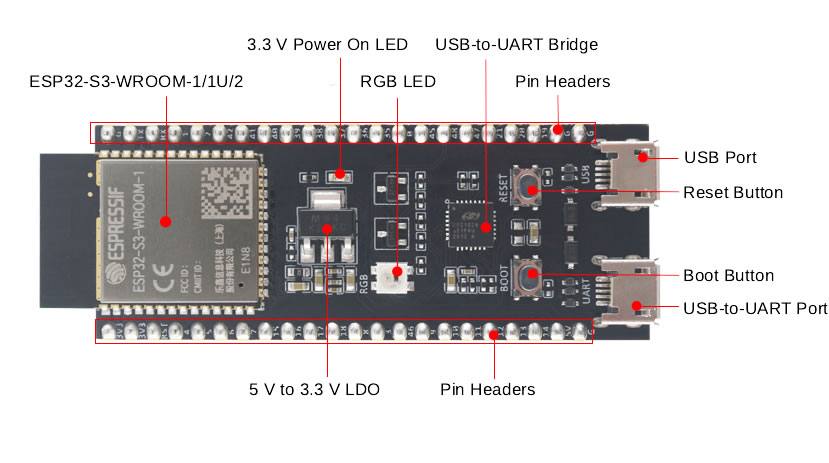

组件介绍

| 主要组件 | 介绍 |
| —————— | —————— |
| 5 V to 3.3 V LDO（5 V 转 3.3 V LDO） | 电源转换器，输入 5 V，输出 3.3 V。 |
| Pin Headers（排针） | 所有可用 GPIO 管脚（除 flash 的 SPI 总线）均已引出至开发板的排针。请查看 排针 获取更多信息。 |
| USB-to-UART Port（USB 转 UART 接口） | Micro-USB 接口，可用作开发板的供电接口，可烧录固件至芯片，也可作为通信接口，通过板载 USB 转 UART 桥接器与芯片通信。 |
| Boot Button（Boot 键） | 下载按键。按住 Boot 键的同时按一下 Reset 键进入“固件下载”模式，通过串口下载固件。 |
| Reset Button（Reset 键） | 复位按键。 |
| USB Port（USB 接口） | ESP32-S3 USB OTG 接口，支持全速 USB 1.1 标准。ESP32-S3 USB 接口可用作开发板的供电接口，可烧录固件至芯片，可通过 USB 协议与芯片通信，也可用于 JTAG 调试。 |
| USB-to-UART Bridge（USB 转 UART 桥接器） | 单芯片 USB 至 UART 桥接器，可提供高达 3 Mbps 的传输速率。 |
| RGB LED | 可寻址 RGB 发光二极管，由 GPIO38 驱动。 |
| 3.3 V Power On LED（3.3 V 电源指示灯） | 开发板连接 USB 电源后，该指示灯亮起。 |

ESP32-S3 外设

ESP32-S3 外设包括：
20 个模数转换器 (ADC) 通道
4个SPI接口
3个UART接口
2个I2C接口
8个PWM输出通道
2个I2S接口
14 个电容式感应 GPIO
由于 ESP32 芯片具有复用功能，您可以将几乎任何功能分配给您选择的 GPIO。但是，默认情况下，有些引脚已分配功能。我们将在此引脚排列中对此进行介绍。

ESP32-S3 DevKitC-1 引脚排列

下图展示了 ESP32-S3 DevKitC-1 开发板的引脚排列，该开发板是搭载 S3 芯片的热门开发板之一。同一款开发板有多个版本，引脚排列略有不同。连接任何外设前，请务必仔细检查引脚位置和 GPIO 标签。

SPI 闪存和 PSRAM

GPIO 26 至 32 连接到集成 SPI 闪存和 PSRAM，不建议用于其他用途。本开发板未暴露这些 GPIO，但如果您的开发板暴露了这些 GPIO，请避免使用它们：

• GPIO 26（闪存/PSRAM SPICS1）
• GPIO 27（闪存/PSRAM SPIHD）
• GPIO 28（闪存/PSRAM SPIWP）
• GPIO 29（闪存/PSRAM SPICS0）
• GPIO 30（闪存/PSRAM SPICLK）
• GPIO 31（闪存/PSRAM SPIQ）
• GPIO 32（闪存/PSRAM SPID）

  电容式触摸 GPIO

  ESP32-S3 拥有 14 个内部电容式触摸 GPIO。这些引脚可以感知任何带电物体（例如人体皮肤）的变化。因此，它们可以检测到手指触摸 GPIO 时引起的变化。这些引脚可以轻松集成到电容式触摸板上，并取代机械按键。电容式触摸引脚还可用于唤醒处于深度睡眠状态的 ESP32。
  这些内部触摸传感器连接到以下 GPIO：
• T1（GPIO 1）
• T2（GPIO 2）
• T3（GPIO 3）
• T4（GPIO 4）
• T5（GPIO 5）
• T6（GPIO 6）
• T7（GPIO 7）
• T8（GPIO 8）
• T9（GPIO 9）
• T10（GPIO 10）
• T11（GPIO 11）
• T12（GPIO 12）
• T13（GPIO 13）
• T14（GPIO 14）

  模数转换器 (ADC)

  ESP32 具有 20 个 12 位 ADC 输入通道。以下是可用作 ADC 的 GPIO 及其相应的通道：
• ADC1_CH0（GPIO 1）
• ADC1_CH1（GPIO 2）
• ADC1_CH2（GPIO 3）
• ADC1_CH3（GPIO 4）
• ADC1_CH4（GPIO 5）
• ADC1_CH5（GPIO 6）
• ADC1_CH6（GPIO 7）
• ADC1_CH7（GPIO 8）
• ADC1_CH8（GPIO 9）
• ADC1_CH9（GPIO 10）
• ADC2_CH0（GPIO 11）
• ADC2_CH1（GPIO 12）
• ADC2_CH2（GPIO 13）
• ADC2_CH3（GPIO 14）
• ADC2_CH4（GPIO 15）
• ADC2_CH5（GPIO 16）
• ADC2_CH6（GPIO 17）
• ADC2_CH7（GPIO 18）
• ADC2_CH8（GPIO 19）
• ADC2_CH9（GPIO 20）

ADC 输入通道具有 12 位分辨率。这意味着您可以获得 0 到 4095 范围内的模拟读数，其中 0 对应 0 V，4095 对应 3.3 V。您还可以根据代码和 ADC 范围设置通道的分辨率。

RTC GPIO

ESP32-S3 支持 RTC GPIO。当 ESP32 处于深度睡眠状态时，可以使用路由到 RTC 低功耗子系统的 GPIO。当超低功耗 (ULP) 协处理器运行时，这些 RTC GPIO 可用于将 ESP32 从深度睡眠状态唤醒。
以下 GPIO 可用作外部唤醒源。

• RTC_GPIO0 (GPIO0)
• RTC_GPIO1（GPIO1）
• RTC_GPIO2（GPIO2）
• RTC_GPIO3（GPIO3）
• RTC_GPIO4（GPIO4）
• RTC_GPIO5（GPIO5）
• RTC_GPIO6（GPIO6）
• RTC_GPIO7 (GPIO7)
• RTC_GPIO8（GPIO8）
• RTC_GPIO9（GPIO9）
• RTC_GPIO10（GPIO10）
• RTC_GPIO11（GPIO11）
• RTC_GPIO12（GPIO12）
• RTC_GPIO13（GPIO13）
• RTC_GPIO14（GPIO14）
• RTC_GPIO15（GPIO15）
• RTC_GPIO16（GPIO16）
• RTC_GPIO17（GPIO17）
• RTC_GPIO18（GPIO18）
• RTC_GPIO19（GPIO19）
• RTC_GPIO20（GPIO20）
• RTC_GPIO21（GPIO21）

  脉宽调制

  ESP32-S3 集成一个 LED PWM 控制器，该控制器拥有 8 个 PWM 通道，可配置为生成不同属性的 PWM 信号。所有可用作输出的引脚均可用作 PWM 引脚。
  要设置PWM信号，需要在代码中定义这些参数：
• 信号的频率；
• 占空比；
• PWM通道（可选）；
• 您想要输出信号的 GPIO。

  I2C

  这些是 ESP32 I2C 默认引脚：
• GPIO 8（SDA）
• GPIO 9（SCL）

  SPI

  ESP32 集成了 4 个 SPI 外设：SPI0、SPI1、SPI2（通常称为 HSPI）、SPI3（通常称为 VSPI）。
  SP0 和 SP1 在内部用于与内置闪存进行通信，您不应将它们用于其他任务。
  您可以使用HSPI和VSPI与其他设备通信。HSPI 和 VSPI 具有独立的总线信号。
  | SPI | mosi | miso | 时钟 | CS |
  | —————— | —————— | —————— | —————— | —————— |
  | HSPI（SPI 2） | GPIO 11 | GPIO 13| GPIO 12 |GPIO 10|
  | VSPI（SPI 3） | GPIO 35 |GPIO 37| GPIO 36| GPIO 39|

  中断

  所有 GPIO 均可配置为中断。

  UART 引脚 – 串行通信

  ESP32-S3 支持多个 UART（通用异步收发器）接口，可与各种设备进行串行通信。ESP32 最多支持三个 UART 接口：UART0、UART1和UART2，具体取决于您使用的 ESP32 开发板型号。

与 I2C 和 SPI 一样，这些 UART 可以映射到任何 GPIO 引脚，尽管它们在大多数主板型号上都有默认引脚分配。
下表显示了 ESP32-S3 的默认 UART0、UART1 和 UART2 RX 和 TX 引脚：
| UART端口| TX | RX | 备注 |
| —————— | —————— | —————— | —————— |
| UART0| GPIO43| GPIO44 | 无法更改 |
| UART1 | GPIO 17 |GPIO 18 | 可以分配给其他GPIO |
| UART2| — | — | 分配您选择的任何引脚 |

Strapping 引脚

ESP32-S3 芯片具有以下 Strapping 引脚：
GPIO 0
GPIO 3
GPIO 45
GPIO 46
这些引脚用于将 ESP32 置于引导加载程序或烧写模式。在大多数内置 USB/串口的开发板上，您无需担心这些引脚的状态。开发板会将这些引脚设置为适合烧写或引导模式的状态。但是，您应该避免在项目中使用这些引脚。

启用 (EN/RST)

启用 (EN/RST) 是 3.3V 稳压器的启用引脚。该引脚为上拉状态，因此将其连接至 GND 即可禁用 3.3V 稳压器。这意味着您可以将此引脚连接到按钮，例如重启 ESP32。
