实验原理

1602LCD是指显示的内容为16X2,即可以显示两行，每行16个字符液晶模块(显示字符和数字)市面上字符液晶大多数是基于HD44780液晶芯片的

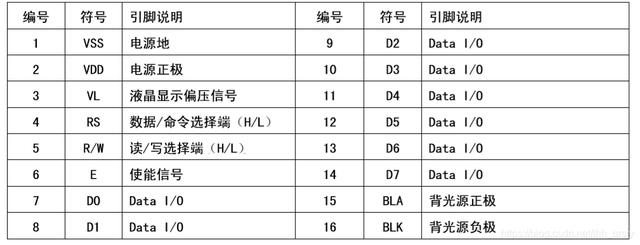

1602 液晶显示屏除了电源、地以外，有 3 个控制引脚 RS R/W E 和 8 个数据引脚 DB0-7。

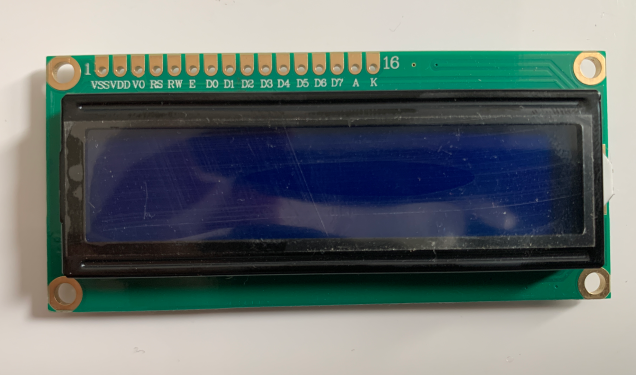

LCD1602连接方式

由图可知，LCD1602由很多引脚，使用单片机驱动LCD1602需要很多的IO引脚，为了减少IO引脚的使用数量，采用IIC通信减少IO口的使用数量

直接控制方式

LCD1602的16个接口与单片机IO相连，其中8位数据总线D0-D7，和RS、R/W、EN三个控制端口，工作电压为5V，并且带有字符对比度调节V0和背光源AK。

间接控制方式

间接控制方式也称为四线制工作方式，实际上给1602屏增加一块IIC驱动版，将1602的16个管脚连接到由PCF8574T作为主要芯片的驱动版上，将接口转换为IIC再连接开发板

认识 IIC（I2C）接口

由于 1602 的管脚数过多，如果直接与 ESP32 开发板连接需要占用大量的 GPIO 管脚，不但容易造成资源浪费，连接也非常不方便。
因此实际使用时往往会给 1602 屏增加一块 IIC 驱动版，将 1602 的 16 个管脚连接到由 PCF8574T 作为主要芯片的驱动版上，将接口转换为 IIC 再连接开发板
IIC 是一种硬件设备间常用的接口通讯协议，全称是 Inter-Integrated Circuit，也可以写为 I2C。他的设计时的理念是：信号线尽量少并且速率要尽量高。 信号线少，可以减少引脚占用，这对早期的芯片（引脚很少）的很重要。
使用 IIC 接口时一共需要连接四根线，包括：VCC、GND、SDA、SCL，其中 SDA 和 SCL 需要占用 GPIO 管脚，连接到开发板上任何一组 IIC 接口的对应管脚都可以。
标准的 I2C 需要两根信号线：

• SCL（Serial Clock）：时钟线，时钟都是有 master 提供的
• SDA（Serial Data）：双向数据线，发数据或者收数据（收发不能同时）
  简单来说，只需要 2 根线，就可以对多台设备传输大量数据，减少单片机上 IO 口的占用。

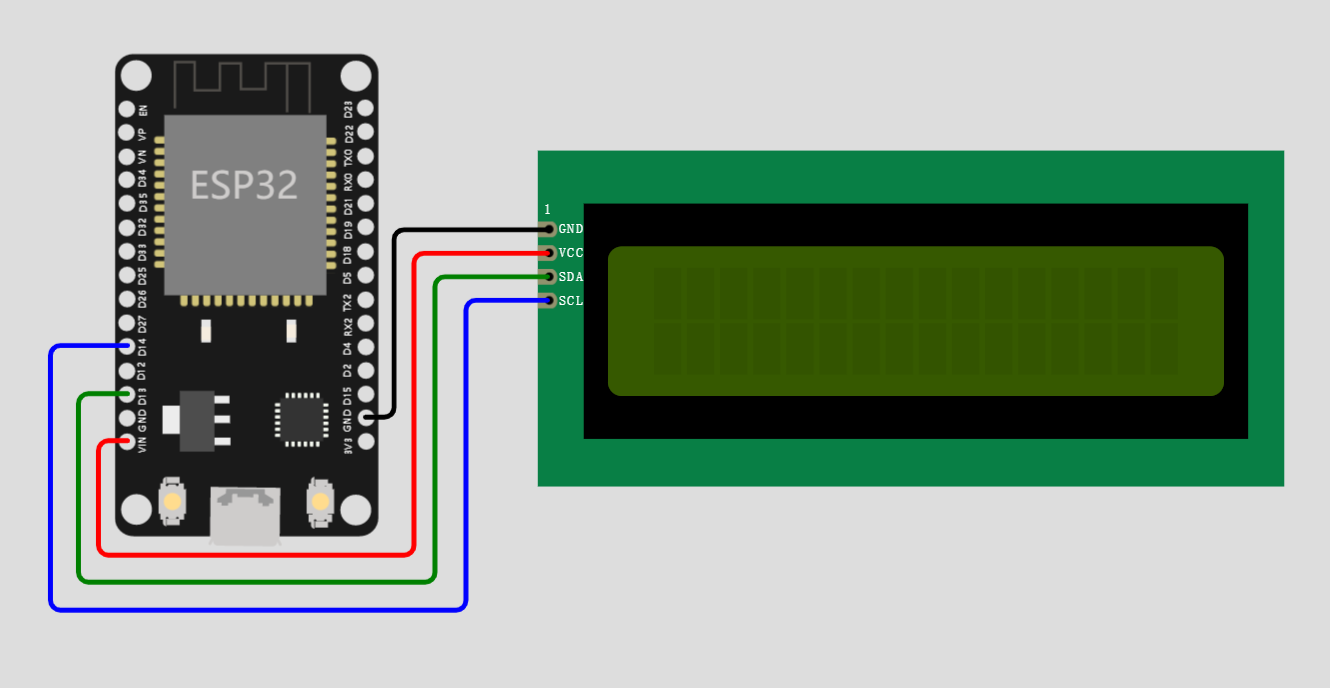

电路连接

ESP32———I2C协议——->PCF8574———->1602LCD屏幕

注意
注意需要使用开发板上的 5V 电压，而不是 3.3V。真实环境下使用 3.3V 会无法显示或者显示很暗。

程序代码

SoftI2C 与 I2C 区别

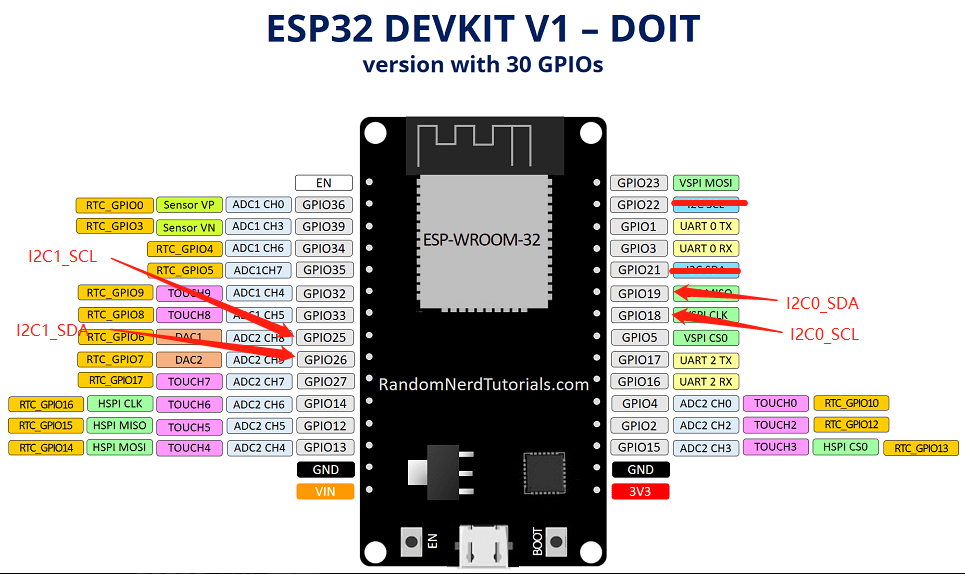

下图标注的就是我们常常所说的 I2C 引脚接口，这里的接口指的就是硬件 I2C 接口，我们在软件中仅用 I2C 表示即可。

特点：

• I2C（硬件 I2C）是由相应的 I2C 驱动电路，其使用的 I2C 管脚也是专用的。SoftI2C 其接口比较灵活，不受管脚限制；
• SoftI2C（软件 I2C）一般是由电路中常见的 GPIO 管脚所组成，使用软件来控制管脚状态用以模仿 I2C（硬件 I2C）进行通信；
• I2C（硬件 I2C）效率远高于 SoftI2C。
  SoftI2C 适用于所有支持输出的引脚，并通过 machine.SoftI2C 类访问：
  构造函数machine.SoftI2C(scl, sda, freq=400000, timeout=255): 构造一个新的 SoftI2C 对象。
• scl 应该是一个 pin 对象，指定用于 SCL 的 pin。
• sda 应该是一个 pin 对象，指定用于 SDA 的 pin。
• freq 应该是一个整数，用于设置 SCL 的最大频率。timeout 是等待时钟延长（SCL 被总线上的另一个设备保持为低电平）的最长时间（以微秒为单位），之后会引发OSError(ETIMEDOUT) 异常。
  构造函数 machine.I2C(id, scl, sda, freq=400000, timeout=255): 构造一个新的硬件 I2C 对象。
• id 是 0、1，表示默认的 I2C 引脚，0 表示 scl=Pin(18), sad=Pin(19); 1 表示 scl=Pin(25), sad=Pin(26)，注意：不能与 scl、sda 共用;
• scl 应该是一个 pin 对象，指定用于 SCL 的 pin。
• sda 应该是一个 pin 对象，指定用于 SDA 的 pin。
• freq 应该是一个整数，用于设置 SCL 的最大频率。timeout 是等待时钟延长（SCL 被总线上的另一个设备保持为低电平）的最长时间（以微秒为单位），之后会引发OSError(ETIMEDOUT) 异常。
  使用方法如下：

from machine import Pin, I2C
i2c = SoftI2C(scl=Pin(12), sda=Pin(13), freq=100000)
# 扫描设备，I2C 协议
i2c.scan()
# read 4 bytes from device with address 0x3a
i2c.readfrom(0x27, 4)
# write '12' to device with address 0x3a
i2c.writeto(0x27, '12')

# create a buffer with 10 bytes
buf = bytearray(10)
# write the given buffer to the peripheral
i2c.writeto(0x27, buf)

打印 Hello world

驱动代码， lcd_api.py :

'''libs/lcd_api.py'''
import time


class LcdApi:
    # Implements the API for talking with HD44780 compatible character LCDs.
    # This class only knows what commands to send to the LCD, and not how to get
    # them to the LCD.
    #
    # It is expected that a derived class will implement the hal_xxx functions.
    #
    # The following constant names were lifted from the avrlib lcd.h header file,
    # with bit numbers changed to bit masks.

    # HD44780 LCD controller command set
    LCD_CLR = 0x01  # DB0: clear display
    LCD_HOME = 0x02  # DB1: return to home position

    LCD_ENTRY_MODE = 0x04  # DB2: set entry mode
    LCD_ENTRY_INC = 0x02  # DB1: increment
    LCD_ENTRY_SHIFT = 0x01  # DB0: shift

    LCD_ON_CTRL = 0x08  # DB3: turn lcd/cursor on
    LCD_ON_DISPLAY = 0x04  # DB2: turn display on
    LCD_ON_CURSOR = 0x02  # DB1: turn cursor on
    LCD_ON_BLINK = 0x01  # DB0: blinking cursor

    LCD_MOVE = 0x10  # DB4: move cursor/display
    LCD_MOVE_DISP = 0x08  # DB3: move display (0-> move cursor)
    LCD_MOVE_RIGHT = 0x04  # DB2: move right (0-> left)

    LCD_FUNCTION = 0x20  # DB5: function set
    LCD_FUNCTION_8BIT = 0x10  # DB4: set 8BIT mode (0->4BIT mode)
    LCD_FUNCTION_2LINES = 0x08  # DB3: two lines (0->one line)
    LCD_FUNCTION_10DOTS = 0x04  # DB2: 5x10 font (0->5x7 font)
    LCD_FUNCTION_RESET = 0x30  # See "Initializing by Instruction" section

    LCD_CGRAM = 0x40  # DB6: set CG RAM address
    LCD_DDRAM = 0x80  # DB7: set DD RAM address

    LCD_RS_CMD = 0
    LCD_RS_DATA = 1

    LCD_RW_WRITE = 0
    LCD_RW_READ = 1

    def __init__(self, num_lines, num_columns):
        self.num_lines = num_lines
        if self.num_lines > 4:
            self.num_lines = 4
        self.num_columns = num_columns
        if self.num_columns > 40:
            self.num_columns = 40
        self.cursor_x = 0
        self.cursor_y = 0
        self.implied_newline = False
        self.backlight = True
        self.display_off()
        self.backlight_on()
        self.clear()
        self.hal_write_command(self.LCD_ENTRY_MODE | self.LCD_ENTRY_INC)
        self.hide_cursor()
        self.display_on()

    def clear(self):
        # Clears the LCD display and moves the cursor to the top left corner
        self.hal_write_command(self.LCD_CLR)
        self.hal_write_command(self.LCD_HOME)
        self.cursor_x = 0
        self.cursor_y = 0

    def show_cursor(self):
        # Causes the cursor to be made visible
        self.hal_write_command(self.LCD_ON_CTRL | self.LCD_ON_DISPLAY |
                               self.LCD_ON_CURSOR)

    def hide_cursor(self):
        # Causes the cursor to be hidden
        self.hal_write_command(self.LCD_ON_CTRL | self.LCD_ON_DISPLAY)

    def blink_cursor_on(self):
        # Turns on the cursor, and makes it blink
        self.hal_write_command(self.LCD_ON_CTRL | self.LCD_ON_DISPLAY |
                               self.LCD_ON_CURSOR | self.LCD_ON_BLINK)

    def blink_cursor_off(self):
        # Turns on the cursor, and makes it no blink (i.e. be solid)
        self.hal_write_command(self.LCD_ON_CTRL | self.LCD_ON_DISPLAY |
                               self.LCD_ON_CURSOR)

    def display_on(self):
        # Turns on (i.e. unblanks) the LCD
        self.hal_write_command(self.LCD_ON_CTRL | self.LCD_ON_DISPLAY)

    def display_off(self):
        # Turns off (i.e. blanks) the LCD
        self.hal_write_command(self.LCD_ON_CTRL)

    def backlight_on(self):
        # Turns the backlight on.

        # This isn't really an LCD command, but some modules have backlight
        # controls, so this allows the hal to pass through the command.
        self.backlight = True
        self.hal_backlight_on()

    def backlight_off(self):
        # Turns the backlight off.

        # This isn't really an LCD command, but some modules have backlight
        # controls, so this allows the hal to pass through the command.
        self.backlight = False
        self.hal_backlight_off()

    def move_to(self, cursor_x, cursor_y):
        # Moves the cursor position to the indicated position. The cursor
        # position is zero based (i.e. cursor_x == 0 indicates first column).
        self.cursor_x = cursor_x
        self.cursor_y = cursor_y
        addr = cursor_x & 0x3f
        if cursor_y & 1:
            addr += 0x40  # Lines 1 & 3 add 0x40
        if cursor_y & 2:  # Lines 2 & 3 add number of columns
            addr += self.num_columns
        self.hal_write_command(self.LCD_DDRAM | addr)

    def putchar(self, char):
        # Writes the indicated character to the LCD at the current cursor
        # position, and advances the cursor by one position.
        if char == '\n':
            if self.implied_newline:
                # self.implied_newline means we advanced due to a wraparound,
                # so if we get a newline right after that we ignore it.
                pass
            else:
                self.cursor_x = self.num_columns
        else:
            self.hal_write_data(ord(char))
            self.cursor_x += 1
        if self.cursor_x >= self.num_columns:
            self.cursor_x = 0
            self.cursor_y += 1
            self.implied_newline = (char != '\n')
        if self.cursor_y >= self.num_lines:
            self.cursor_y = 0
        self.move_to(self.cursor_x, self.cursor_y)

    def putstr(self, string):
        # Write the indicated string to the LCD at the current cursor
        # position and advances the cursor position appropriately.
        for char in string:
            self.putchar(char)

    def custom_char(self, location, charmap):
        # Write a character to one of the 8 CGRAM locations, available
        # as chr(0) through chr(7).
        location &= 0x7
        self.hal_write_command(self.LCD_CGRAM | (location << 3))
        self.hal_sleep_us(40)
        for i in range(8):
            self.hal_write_data(charmap[i])
            self.hal_sleep_us(40)
        self.move_to(self.cursor_x, self.cursor_y)

    def hal_backlight_on(self):
        # Allows the hal layer to turn the backlight on.
        # If desired, a derived HAL class will implement this function.
        pass

    def hal_backlight_off(self):
        # Allows the hal layer to turn the backlight off.
        # If desired, a derived HAL class will implement this function.
        pass

    def hal_write_command(self, cmd):
        # Write a command to the LCD.
        # It is expected that a derived HAL class will implement this function.
        raise NotImplementedError

    def hal_write_data(self, data):
        # Write data to the LCD.
        # It is expected that a derived HAL class will implement this function.
        raise NotImplementedError

    def hal_sleep_us(self, usecs):
        # Sleep for some time (given in microseconds)
        time.sleep_us(usecs)

第三方模块导入完成后，我们就可以写主程序了。
我们知道硬件 I2C 和软件 I2C 的区别在于，软件 I2C 是通过软件编程使 CPU 拉高拉低 SDA 和 SCL 引脚，模拟出 I2C 总线的；而硬件 I2C 则是使用 ESP32 内部的 I2C 硬件驱动器实现总线的读写。
很明显的，硬件 I2C 比软件 I2C 更加节约 CPU 资源，因为 CPU 不用去频繁操作 SDA 和 SCL 引脚了。
如果你操作屏幕频繁，硬件 I2C 将是你最佳的选择。如果我们使用硬件 I2C 的话，在 shell 中会跳出提示 Warning: I2C(-1, …) is deprecated, use SoftI2C(…) instead，意思不建议你使用 I2C，建议你使用 SoftI2C，所以我们的代码还是使用软件 I2C 总线吧。

from machine import Pin, SoftI2C, I2C
from libs.i2c_lcd import I2cLcd

# 定义 SoftI2C 控制对象
i2c = SoftI2C(sda=Pin(13), scl=Pin(14), freq=100000)

# 获取 I2C 从机地址
address = i2c.scan()[0]
# 定义 I2CLCD 对象
i2c_lcd = I2cLcd(i2c, address, 2, 16)
# 显示 Hello world
i2c_lcd.putstr('Hello, world!')

结果演示
